本系統集成了多種技術先進的在線油液傳感器，可監測潤滑油粘度、密度、溫度、介電常數、水分、金屬磨粒、污染度傳感器等等多種潤滑油的理化指標、污染度指標、金屬磨粒指標。能判斷設備早期故障和及時提醒用戶，與傳統的時間表相比，可以采取更低成本的保養措施，實現為設備長久穩定運行保駕護航。
產品特征
1.非標產品標準化：直連油路，操作方便，一鍵觸摸啟動，實時監控檢測
2.模塊化設計：可根據客戶需求集成多種傳感器。
3.檢測范圍廣：滿足高精度、低成本條件下準確高效的狀態監測要求。
4.遠程診斷：有線/無線傳輸自由選擇，后臺自動預警；云端免費存儲，電腦/手機實時查看，遠程監控。
5.歷史數據用于變化趨勢跟蹤，更好地進行數據分析和調查。
在線油液監測系統有什么幫助？
1.跟蹤監測設備的運行狀態和變化趨勢。
2.為設備管理人員制定機器停機維護計劃和全面維護計劃提供科學依據。
3.實現機械和潤滑油的最大使用效率，能及時發現和修復隱藏的故障，延長大修周期。用戶受益于降低的運行和維護成本和高效的生產力。
結構介紹：
本結構采用模塊化和標準化設計，其特點是提高生產效率、提高通用互換性。力求以少量的模塊組成盡可能多的產品，并在滿足要求的基礎上使產品精度高、性能穩定、成本低廉、降低復雜度、降低成本；可以通過模塊的選擇和組合構成不同顧客定制的產品，以滿足市場的不同需求。

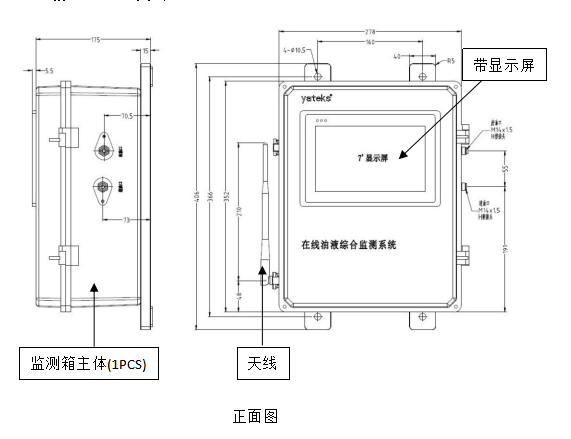

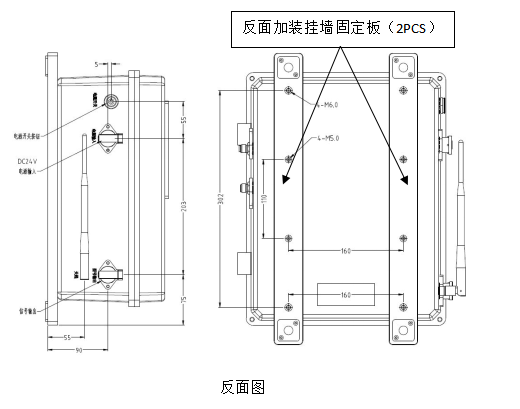

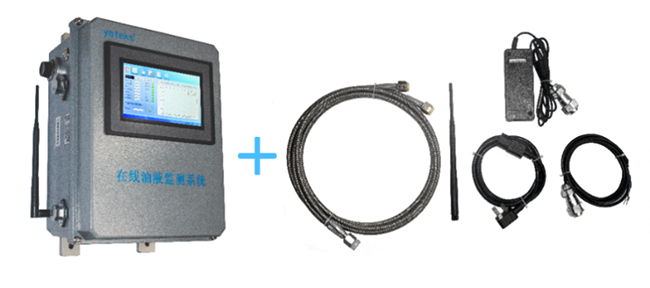

監測箱內部結構組成：磨粒傳感器+清潔度傳感器+含水率傳感器+粘度傳感器+微量水傳感器+介電常數等，用戶可根據不同需求進行功能選配。監測箱外觀結構組成：監測箱主體（1PCS）+掛墻固定板（2PCS）+天線。
進出口螺紋規格及密封形式：
進油口螺紋規格為：M14*1.5外螺紋H型接頭。
出油口螺紋規格為：M14*1.5外螺紋H型接頭。
|
理化指標 |
測量范圍 |
測量精度 |
|
動力粘度 |
1～1000mpa.s |
±5% |
|
運動粘度 |
1～1000mm2/s（cst） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
溫度 |
-40～120℃ |
±0.3℃（40℃） |
|
理化指標 |
測量范圍 |
測量精度 |
|
動力粘度 |
1～1000mpa.s |
±5% |
|
運動粘度 |
1～1000mm2/s（cst） |
±5% |
|
密度 |
600～1250kg/m3 |
±3% |
|
介電常數 |
1～6 |
±5% |
|
溫度 |
-40～120℃ |
±0.3℃（40℃） |
|
理化指標 |
測量范圍 |
測量精度 |
|
動力粘度 |
1～1000mpa.s |
±5% |
|
運動粘度 |
1～1000mm2/s（cst） |
±5% |
|
密度 |
600～1250 kg/m3 |
±3% |
|
介電常數 |
1～6 |
±5% |
|
溫度 |
-40～120℃ |
±0.3℃（40℃） |
|
飽和度 |
0～1 aw |
±0.02aw ( 0～0.6) ±0.03aw (0.6～0.9) ±0.04aw (0.9～1) |
|
含水量 |
0～5000ppm |
±10% 多次測量平均值 |
|
理化指標 |
測量范圍 |
測量精度 |
|
溫度 |
-40～120℃ |
±0.3℃（25℃） |
|
含水率 |
0～10% |
±0.3%（典型） ±0.5%（最大） |
|
理化指標 |
測量范圍 |
測量精度 |
|
溫度 |
-40～120℃ |
±0.5℃（25℃） |
|
飽和度 |
0～1（aW） |
±0.02aw（0.0～0.6）±0.03（aW） ±0.04aw（0.9～1.0） |
|
含水量 |
0～5000ppm |
±10% |
|
理化指標 |
測量范圍 |
測量精度 |
|
溫度 |
-40～120℃ |
±0.3℃（25℃） |
|
介電常數 |
1～6 |
±3% |
|
檢測項目 |
技術參數 |
|
光 源 |
半導體激光器 |
|
檢測范圍 |
1～100μm或4～70μm（C） |
|
靈敏度 |
1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002) |
|
測量通道 |
內置GJB420A-96、GJB420B-06、NAS1638、ISO4406等標準 |
|
粒徑尺寸 |
1μm、2μm、5μm、10μm、15μm、25μm、50μm、100μm；4μm(c)、4.6μm(c)、6μm(c)、10μm(c)、14μm(c)、21μm(c)、38μm(c)、70μm(c) |
|
測試準確度 |
±1個污染度等級 |
|
檢測流速 |
25～300mL/min |
|
測量指標 |
金屬磨粒 |
|
可選 |
鐵磁性磨粒、非鐵磁性磨粒、磨?？倲?/font> |
|
測量范圍 |
40～99um Fe |
|
100～199um Fe |
|
|
200～299um Fe |
|
|
300～399um Fe |
|
|
≥400um Fe |
|
|
鐵磁性磨?？倲?/font> |
|
|
150～199um Non-Fe |
|
|
200～299um Non-Fe |
|
|
300～399um Non-Fe |
|
|
400～499um Non-Fe |
|
|
≥500um Non-Fe |
|
|
非鐵磁性磨?？倲?/font> |
|
|
磨?？倲?/font> |
|
|
測量精度 |
流體溫度-30℃～85℃檢出率≥85%； 流體溫度85℃～105℃檢出率≥80%。 |
|
系統 |
產品尺寸 |
352*278*160mm（誤差±2mm） |
|
重量 |
12.5±2 Kg（不同配置重量差異較大） |
|
|
液晶屏 |
7″工業觸摸液晶屏，分辨率800*480 |
|
|
數字信號 |
RS485(MODBUS RTU)、4G (選配)、TCP網絡 |
|
|
工作電壓 |
DC24V |
|
|
工作電流 |
<2.5A |
|
|
功能 |
實時數據查看，趨勢顯示，歷史查詢。數據導出、軟件遠程在線升級、現場升級 |
|
|
內存 |
32G 高速TF卡 |
|
|
殼體材料 |
鑄鋁 |
|
|
防護等級 |
IP64 |
|
|

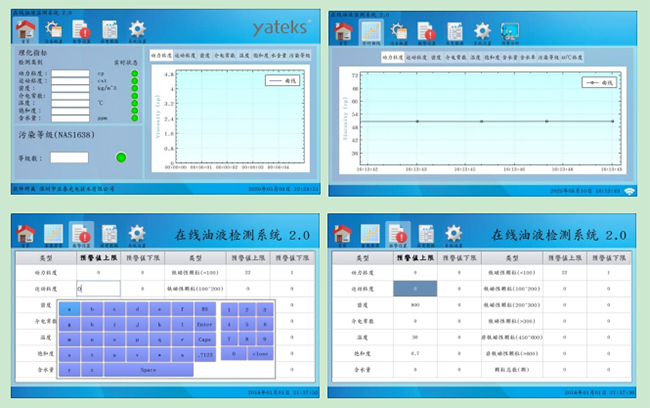

軟件 |
操作系統 |
實時多任務操作系統 |
|
用戶界面 |
觸摸屏操作菜單 |
|
|
文件管理 |
支持歷史數據查詢 |
|
|
預警功能 |
支持預警值設置與報警 |
|
|
軟件升級 |
可通過機箱USB接口升級 |
|
|
云平臺 |
可以實時查看儀器狀態與測量數據 |
|
|
數據接口 |
支持RS485、TCP和模擬量輸出（選配） |
|
工作溫度 |
-20～60℃ |
|
存儲溫度 |
-20℃～70℃ |
|
工作油壓 |
≤1.0MPa； （1.5～40MPa高油壓需另選配減壓閥） |
|
流體測量溫度 |
0～100℃(推薦10～85℃) |
