一、概況

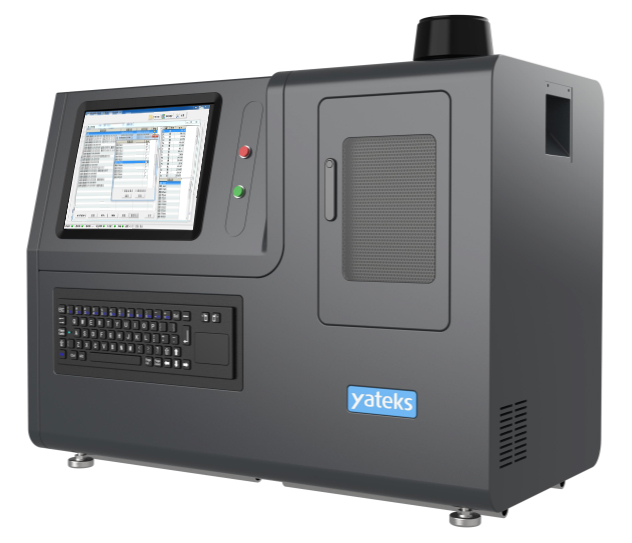

YGF-7油料光譜分析儀基于原子發射光譜原理，采用石墨圓盤和石墨棒作為工作電極，使油液樣品中各元素被激發，并檢測各元素特征譜線強度，可計算出各元素的濃度，主要用于為裝備油液能準確定量檢測設備部件磨損產生的金屬顆粒的成分和濃度，同時還能定量檢測外來污染物元素及關鍵添加劑元素的成分及濃度。

二、主要技術特點

1、適用于油料中磨損金屬、污染物及添加劑等各種金屬元素的多元素同時測定；檢測精度：≤0.1ppm;

2、單次測試30秒, 時間可調，測量1次即出結果；

3、ASTM D6728 《轉盤電極原子發射光譜法測定燃氣輪機和柴油發動機燃料中污染物的標準測試方法》；

4、NB/SH/T 0865 國家能源局標準《在用潤滑油中磨損金屬和污染物元素測定旋轉圓盤電極原子發射光譜法》；

5、使用成本低，耗品僅為標準石墨盤電極、棒電極、樣品杯；標配可同時測定24種分析元素（鋁、鋇、硼、鈣、鉻、銅、鐵、鉛、鎂、鉬、鎳、磷、鉀、硅、銀、鈉、錫、鈦、釩、鋅、錳、鎘、鋰、銻），根據不同需求可靈活增加檢測通道，添加元素無需硬件改變；采用聚集光導纖維導入，保證儀器分辨率；

6、光室具備密閉隔離式熱交換器，有效阻隔灰塵、水霧及油霧入侵；

7、設備具有排風結構，防止交叉污染；

8、一體化全封閉框架結構設計，抗沖擊、抗變形；多面板設計，內部合理分區間隔；

9、配套操作簡便的專家級光譜分析軟件，內置工作曲線，只需簡單標準化即可正常工作

10、儀器外觀尺寸（單位：mm）:797*405*590，重量：70KG，輕量小巧

激發光源

1、14000V雙向激發的高重復率火花光源，電弧穩定，不拉弧，保證大尺寸磨粒的燒蝕效果；

2、采用雙向引燃、主回路雙向放電的工作方式，在所有的放電過程中高壓引燃脈沖和主回路的放電方向均保持一致，克服傳統單向引燃、雙向放電技術中存在引燃放電與主回路放電方向相反所造成的火花穩定性降低問題；

3、具有雙相過零信號檢測技術，避免高壓火花電磁兼容性干擾、提高電壓穩定性；

光學分析系統

1、Pashen-Runge帕邢龍格結構，羅蘭圓光學系統，直徑500mm；

2、雙光室系統：短波光室譜線波長200nm～470nm，長波光室譜線波長470nm～800nm；

3、全息光柵，光柵刻線2700L/mm；

4、羅蘭圓和主機均具備恒溫系統，實現雙層恒溫，40°C±1°C；恒溫溫度可調，適用于環境溫度過高和環境溫度過低的情況；

5、整體結構光室，具有良好的抗震性和可運輸性；

6、聚集光纖信號傳輸雙層多CCD檢測光譜系統；

7、每塊CCD 3648像素；

8、紫外波段光譜增強探測技術，增強紫外波段CCD光強度；

三、外部功能接口

1、儀器內置棒電極磨削器；

2、儀器內置掃碼器模塊，可快速掃碼錄入樣品信息，提升工作效率和準確度；

3、儀器內置USB、RS485和以太網接口，支持多種數據接口輸出；

四、適用方法

檢測精度

重復性：不低于NB/SH/T0865-2013《在用潤滑油中磨損金屬和污染物元素測定旋轉圓盤電極原子發射光譜法》中14.1條表2、表3中的要求；

再現性：不低于NB/SH/T0865-2013《在用潤滑油中磨損金屬和污染物元素測定旋轉圓盤電極原子發射光譜法》中14.2條表4、表5中的要求。

檢測偏差

滿足NB/SH/T0865-2013《在用潤滑油中磨損金屬和污染物元素測定旋轉圓盤電極原子發射光譜法》中14.3條的要求。

校驗標準

滿足JJF（軍工）175-2018《油液發射光譜儀校準規范》校準方法及要求。

ASTM D6728 《轉盤電極原子發射光譜法測定燃氣輪機和柴油發動機燃料中污染物的標準測試方法》；

NB/SH/T 0865 國家能源局標準《在用潤滑油中磨損金屬和污染物元素測定旋轉圓盤電極原子發射光譜法》；

五、產品應用
